Thị trường rèn tuabin gió: Hướng dẫn rèn hộp số, thông số kỹ thuật và tìm nguồn cung ứng

Một nhà sản xuất hộp số giành được đơn đặt hàng giàn khoan ngoài khơi công suất 6 MW, sau đó nhận thấy rằng không nhà cung cấp được phê duyệt nào có thể cuộn bánh răng vành 1,5 m bằng 18CrNiMo7-6 trong thời hạn 14 tuần. Đơn đặt hàng tuabin không bao giờ là rủi ro. Việc rèn là. Trong thị trường rèn tuabin gió, biến số quyết định hiếm khi là nhu cầu chính về năng lượng sạch. Vấn đề là liệu các bộ phận lớn, được xử lý nhiệt, được kiểm tra bằng siêu âm có thể được sản xuất đúng tiến độ và đặc điểm kỹ thuật hay không.

Hướng dẫn này đưa ra những gì thị trường mua, nơi nào năng lực bị thắt chặt và những kiểm tra kỹ thuật nào để phân biệt giữa sản phẩm rèn có thể chấp nhận được và sản phẩm bị loại bỏ đắt tiền.

Thị trường thực sự mua gì

Nội dung giả mạo của tuabin hiện đại nằm trong bốn nhóm:

• Các bộ phận bên trong hộp số: bánh răng hành tinh, bánh răng hành tinh, bánh răng mặt trời, bánh răng vành và trục trung gian.
• Hệ thống truyền động chính: trục chính rèn, mặt bích khớp nối và vỏ ổ trục.
• Hệ thống tháp và ngáp: mặt bích tháp được rèn, các vòng chịu lực ngáp và bước, và các vòng xoay.
• Phần cứng Nacelle: các bộ phận trung tâm, đĩa phanh và ốc vít chịu tải cao.

Các bộ phận này được rèn thay vì đúc vì những lý do nhất quán: dòng hạt đi theo đường tải, trạng thái mỏi dưới mô-men xoắn tuần hoàn dễ dự đoán hơn và các khuyết tật bên trong có thể được xác định kích thước bằng kiểm tra siêu âm. Điểm cuối cùng đó là thương mại, không mang tính học thuật. Vật đúc có dấu hiệu độ xốp không được chấp nhận thường bị loại bỏ muộn trong quá trình gia công, sau khi phần lớn giá trị đã được thêm vào.

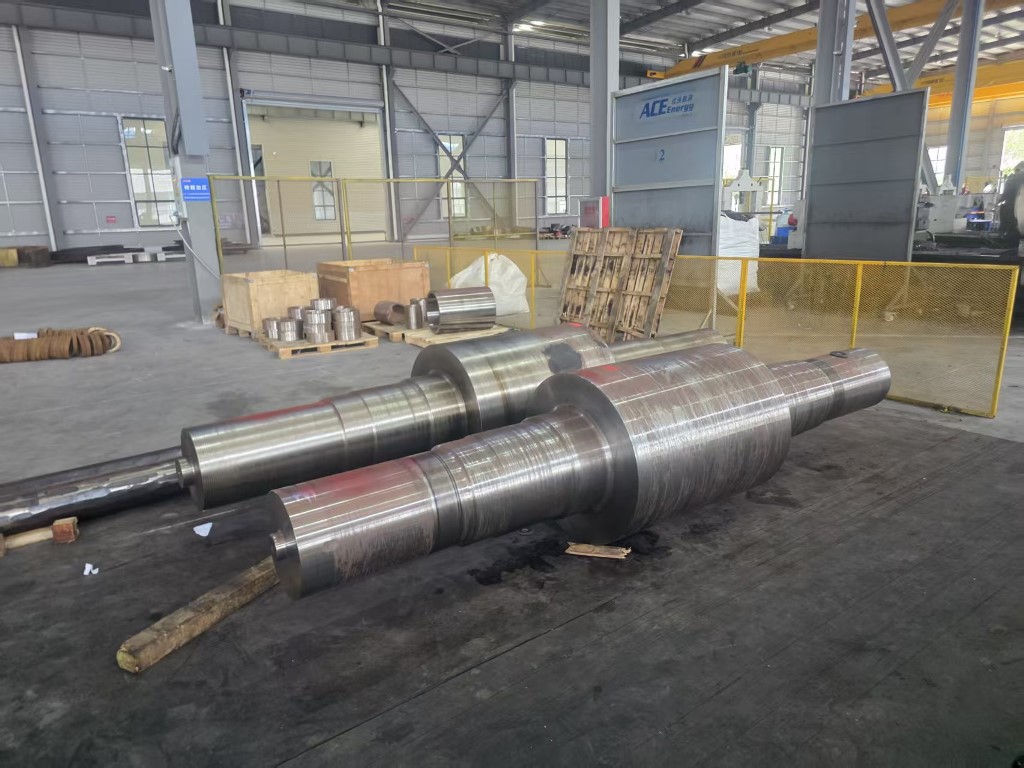

Máy rèn hành tinh tuabin gió 3MW–10MW Các giá đỡ hành tinh được rèn cho hộp số gió 3–10 MW, với các tùy chọn 18CrNiMo7-6/42CrMo4 và thử nghiệm UT, PT, MPI cho đường dẫn tải hạng nặng. Xem sản phẩm →

Tại sao rèn tiếp tục lớn hơn

Công suất định mức tăng dần theo đường kính rôto và tỷ lệ mô-men xoắn theo diện tích quét và tỷ số truyền. Kết quả thực tế là hộp số 3 MW và hộp số 10 MW không khác nhau ba lần về kích thước thành phần. Chúng khác nhau ở hệ số lớn hơn nhiều về đường kính vòng, độ dày thành và trọng lượng từng mảnh. Các tàu chở hành tinh trước đây có trọng lượng dưới một tấn giờ đây thường xuyên vượt quá hai đến ba tấn trên các giàn khoan ngoài khơi.

Các vật rèn lớn hơn sẽ đạt được ba giới hạn cùng một lúc:

• Kích thước phôi và phôi, giới hạn mặt cắt ngang có thể bị đảo lộn hoặc rút ra.
• Năng lượng rèn có sẵn, được biểu thị bằng trọng tải búa hoặc công suất ép.
• Kích thước lò và độ đồng đều của quá trình tôi, quyết định liệu một phần nặng có đạt được các đặc tính nhất quán xuyên qua tường hay không.

Khi vượt quá bất kỳ giới hạn nào trong số này, nhà cung cấp sẽ từ chối yêu cầu hoặc báo giá thời gian thực hiện dài hơn với rủi ro phải làm lại cao hơn. Cả hai phản hồi đều là thông tin hữu ích cho người mua.

Thông số kỹ thuật quyết định sự chấp nhận

Việc rèn hộp số gió thường được quy định trong các loại thép hợp kim như 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 hoặc 20MnCr5. Cấp độ quan trọng, nhưng điều gì xảy ra sau khi rèn còn quan trọng hơn.

Tính chất cơ học và xử lý nhiệt

Các phương pháp làm nguội và ủ, thấm cacbon trong vỏ và thấm nitơ tạo ra các biên dạng độ cứng và độ bền lõi rất khác nhau. Vỏ bánh răng được tôi cứng để chống mỏi bề mặt không thể thay thế bằng một loại tương đương được tôi cứng cảm ứng mà không tính toán lại ứng suất tiếp xúc và cho phép biến dạng.

Thử nghiệm không phá hủy

Kiểm tra siêu âm đến mức độ nghiêm trọng đã thỏa thuận là tiêu chuẩn cho hộp số và vật rèn trục chính, với kiểm tra thẩm thấu bằng hạt từ tính hoặc thuốc nhuộm trên bề mặt gia công. Tiêu chí chấp nhận thuộc về bản vẽ. Nhà cung cấp không thể đưa ra báo cáo siêu âm lặp lại sẽ không được xem xét cho các bộ phận này.

Phụ cấp kích thước và gia công

Trọng lượng một chi tiết, dung sai kéo và vật liệu còn lại để gia công tinh tất cả chi phí dẫn động. Mức cho phép 6 mm trên vòng 1,5 m rất khác về mặt thương mại so với mức cho phép 12 mm, ngay cả khi cả hai đều được chấp nhận về mặt kỹ thuật.

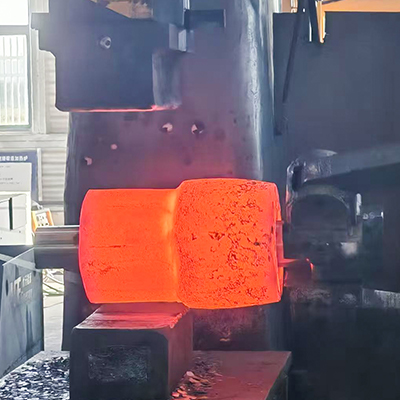

Rèn bánh răng hành tinh tuabin gió 5MW–10MW Quá trình rèn bánh răng hành tinh giai đoạn 1–3 tùy chỉnh cho hộp số gió 5–10 MW, sử dụng 18CrNiMo7-6 hoặc 42CrMo4 với kiểm tra 100% UT/PT/MPI. Xem sản phẩm →

Sơ lược về hệ thống truyền động gió điển hình

Công suất lăn vòng thường là hạn chế thực sự

Bánh răng vành, mặt bích tháp và vòng ổ trục được tạo ra bằng phương pháp cán vòng hướng tâm thay vì rèn khuôn mở, vì quá trình cán tạo ra dòng hạt theo chu vi chống lại ứng suất vòng tốt hơn nhiều so với một bộ phận được gia công từ tấm hoặc cắt từ một khối.

Công suất lăn vòng được xác định bởi các giới hạn có thể đo được:

• Đường kính ngoài tối đa, thường từ 1 m đến 1,5 m đối với các nhà máy cỡ trung bình, ngoài ra còn có nhóm nhà cung cấp nhỏ hơn nhiều.
• Chiều cao vòng tối đa và độ dày thành, xác định xem phôi bánh răng hộp số có thể được lăn theo một trình tự hay không.
• Tỷ lệ đường kính lỗ khoan và độ dày thành tối thiểu, dưới tỷ lệ này, vòng sẽ mất độ ổn định trong quá trình lăn.

Người mua so sánh báo giá nên yêu cầu ba số này bằng văn bản. Một báo giá bỏ qua chúng thường là một báo giá sẽ được ký hợp đồng phụ, bổ sung thêm một cấp độ vào chuỗi cung ứng và một điểm khác mà khả năng truy xuất nguồn gốc có thể bị hỏng.

Rèn bánh răng tuabin gió 5MW–10MW Bánh răng vòng forgings for 5–10 MW wind planetary systems, ring-rolled and carburized-quenched with precision-ground teeth for high-power loads. Xem sản phẩm →

Những điều cần xác minh trước khi đặt hàng

1. Thiết bị rèn phù hợp với trọng lượng bộ phận và vỏ bọc, có ghi rõ trọng tải búa hoặc máy ép.
2. Lò xử lý nhiệt có biểu đồ tải trọng được ghi lại và khả năng làm nguội đối với độ dày tiết diện liên quan.
3. Kiểm tra bề mặt và siêu âm tại nhà với người vận hành và khối tham chiếu đủ tiêu chuẩn.
4. Truy xuất nguồn gốc từ số nhiệt đến bộ phận hoàn thiện, bao gồm mọi hoạt động được thầu phụ.
5. Khả năng gia công, nếu cần các bộ phận hoàn thiện thay vì rèn thô.
6. Tài liệu bài viết đầu tiên từ một dự án tương đương, không phải một tài liệu quảng cáo chung.
7. Thời gian thực hiện bao gồm xử lý nhiệt và thử nghiệm, không chỉ rèn hàng giờ.
8. Các điều khoản thương mại đã được thống nhất về việc làm lại và không phù hợp, được giải quyết trước khi lượng nhiệt đầu tiên tan chảy.

Nơi tập trung chi phí và rủi ro

Xử lý nhiệt là nguồn phế liệu phổ biến nhất trên các vật rèn hộp số lớn. Nứt nguội, độ sâu vỏ không đủ, độ biến dạng quá mức và sự thay đổi độ cứng xung quanh một vòng lớn đều xuất hiện sau khi đã cam kết phần lớn chi phí vật liệu và gia công. Biến dạng đặc biệt nghiêm trọng ở các bánh răng vành, vì bộ phận này phải được gia công lại sau khi xử lý nhiệt và lượng cho phép phải được lên kế hoạch trước thay vì sửa chữa sau đó. Đang xem xét Nguyên tắc cơ bản xử lý nhiệt kim loại với nhà cung cấp là một cách nhanh chóng để kiểm tra xem quy trình này được hiểu rõ hay chỉ được yêu cầu.

Kiểm tra là điểm tập trung thứ hai. Việc kiểm tra bằng siêu âm đối với tàu chở hành tinh nặng hai tấn cần có thời gian, cần người vận hành có trình độ và lập hồ sơ để nhóm kỹ thuật của khách hàng có thể kiểm tra nhiều năm sau đó. Các nhà cung cấp coi việc kiểm tra là một hình thức có xu hướng xuất hiện dưới dạng vấn đề giao hàng hơn là vấn đề chất lượng, điều này khiến họ khó bị phát hiện hơn trong quá trình báo giá.

Nhóm ACE hỗ trợ các chương trình hộp số gió như thế nào

Nhóm ACE điều hành một chuỗi sản xuất hạng nặng tích hợp bao gồm rèn, xử lý nhiệt, gia công chính xác, kết cấu hàn và sơn chịu lực cao, với dòng sản phẩm đã bao gồm các sản phẩm rèn phát điện cho các ứng dụng gió, thủy điện và hạt nhân. Cơ sở sản xuất cốt lõi, Jiangsu ACE Energy Technology, bắt đầu sản xuất vào tháng 11 năm 2025 trên khu đất rộng 55 mẫu Anh với diện tích xây dựng hơn 50.018 mét vuông.

Thiết bị liên quan đến công việc hộp số gió bao gồm búa thủy lực điện 3 tấn, 5 tấn và 15 tấn, máy cán vòng thẳng đứng 1 m và 1,5 m, lò đốt nóng bằng khí đốt, lò chịu xử lý nhiệt, bể tôi, thiết bị làm cứng cảm ứng và trung tâm gia công. Đối với các ứng dụng gió, phạm vi bao gồm các bộ phận hộp số có công suất từ ​​3 MW đến 10 MW, bao gồm các bộ phận mang hành tinh, bánh răng hành tinh giai đoạn thứ nhất, thứ hai và thứ ba, bánh răng mặt trời và bánh răng vòng giai đoạn thứ nhất và thứ hai, cùng với các bộ phận rèn tùy chỉnh không tiêu chuẩn và các bộ phận gia công hoàn thiện.

Thị trường rèn tuabin gió không thiếu công suất tổng thể. Công ty đang thiếu công suất để cung cấp các bộ phận lớn, đã qua xử lý nhiệt, đã được thử nghiệm theo lịch trình có thể dự đoán được. Người mua xác nhận giới hạn cuộn vòng, khả năng xử lý nhiệt và phạm vi kiểm tra trước khi quyết định đặt hàng sẽ tránh được hầu hết rủi ro chậm trễ và họ cũng thường trả ít hơn cho việc đó vì việc làm lại và vận chuyển hàng hóa nhanh không bao giờ xuất hiện trên báo giá ban đầu.
